产品别名：ZD型阻尼弹簧减震器
详细介绍:
ZD型阻尼弹簧减振器（阻尼弹簧减震器）具有弹簧减振器的低频率和橡胶减振器的大阻尼等双重优点，将两者的优点结合，消除了弹簧减振器共振时振幅激增的现象，又解决了橡胶减振器固有频率较高的难题，是积极、消极隔振的理想产品。
ZD型阻尼减振器（阻尼弹簧减震器）载荷范围广、适应性强，对积极隔振、消极隔振和冲击隔振能同时产生明显效果，是一种多功能通用性隔振产品，适用于-20℃-80℃的工作环境，其正常工作载荷范围内固有频率在1。5HZ-4.9HZ之间，阻尼比为0。065，是空调、恒温设备、风机、冷却塔、冷冻机组、压缩机，水泵等机载设备的理想减振产品。更多信息请浏览本站。网址：www.hbjzq.com

适用设备：
水泵、风机、冷水机组、落地式新风机、组合式空调机、柜式空调机、屋顶式空调机、离心风机。
荷载范围：30-3300KG

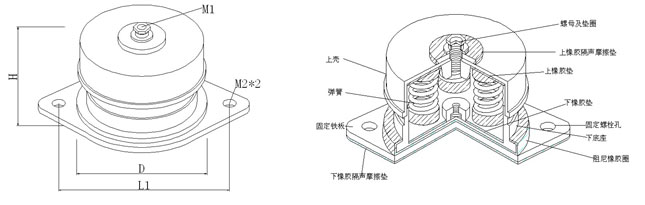

ZD型阻尼弹簧减震（振）器结构图：


ZD型阻尼弹簧减震（振）器技术参数表：

型号	荷载范围Kg	竖向刚度（N/mm）	外形尺寸 mm
			H	D	L	M1	M2*2
ZD-1	30-45	29.4	85	132	158	M12	Ф12*2
ZD-2	45-80	52.3	85	132	158	M12	Ф12*2
ZD-3	80-120	78.4	85	132	158	M12	Ф12*2
ZD-4	120-160	104.5	100	132	158	M12	Ф12*2
ZD-5	160-200	130.7	100	132	158	M12	Ф12*2
ZD-6	200-260	170	105	132	158	M12	Ф12*2
ZD-7	260-320	209	105	132	158	M12	Ф12*2
ZD-8	320-360	235.2	112	160	208	M12	Ф13*2
ZD-9	360-420	274.4	112	160	208	M12	Ф13*2
ZD-10	420-480	313.6	112	160	208	M12	Ф13*2
ZD-11	480-550	359.3	115	160	208	M12	Ф13*2
ZD-12	550-630	411.6	115	160	208	M12	Ф13*2
ZD-13	630-700	457.3	125	193	235	M16	Ф13*2
ZD-14	700-800	522.7	125	193	235	M16	Ф13*2
ZD-15	800-900	588	125	193	235	M16	Ф13*2
ZD-16	900-1050	686	128	193	235	M16	Ф13*2
ZD-17	1050-1200	784	128	193	235	M16	Ф13*2
ZD-18	1200-1650	1078	140	245	305	M16	Ф15*2
ZD-19	1650-2200	1437.3	140	245	305	M16	Ф15*2
ZD-20	2200-2750	179.7	140	245	305	M16	Ф15*2
ZD-21	2750-3300	2156	140	245	305	M16	Ф15*2
